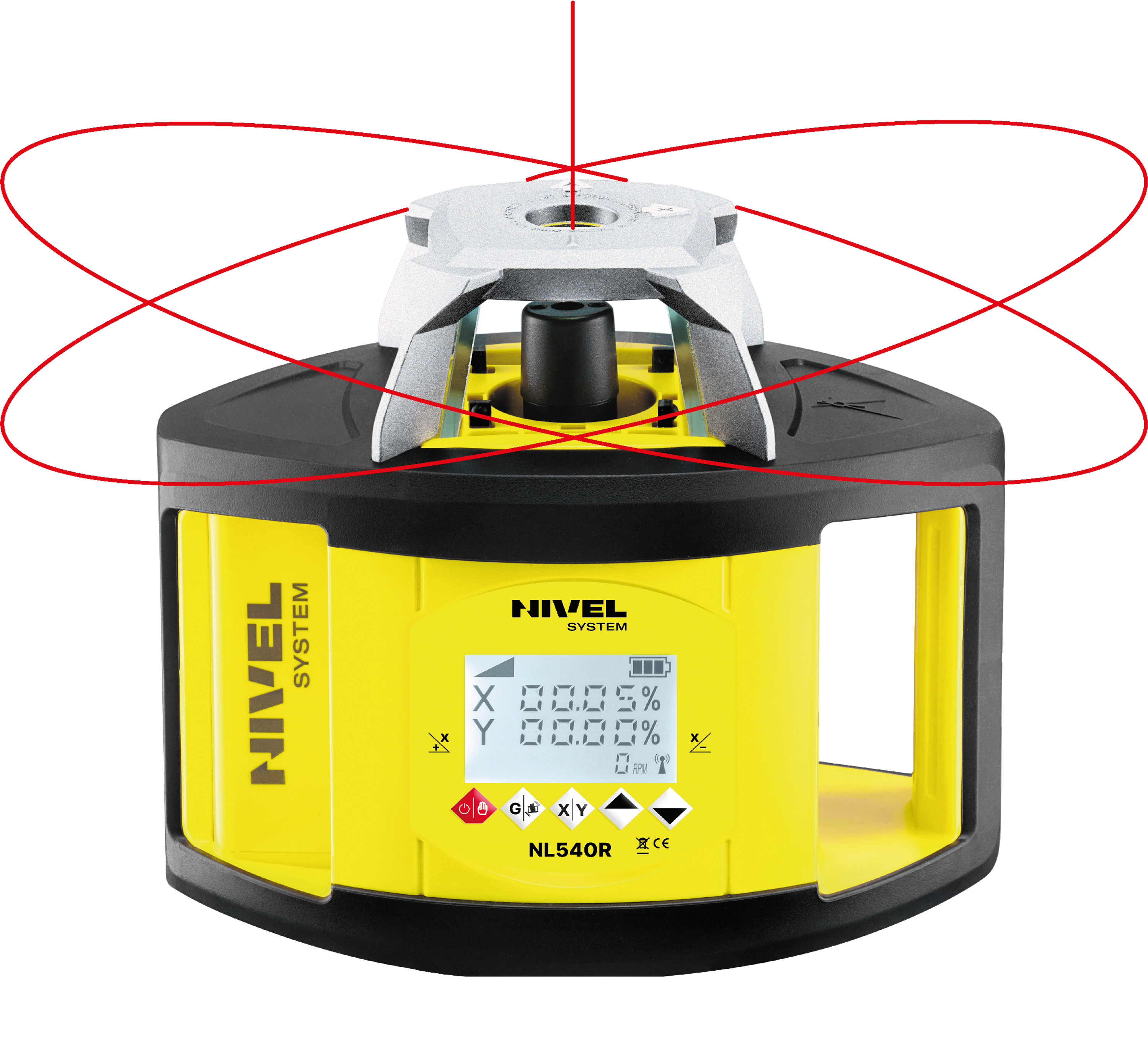

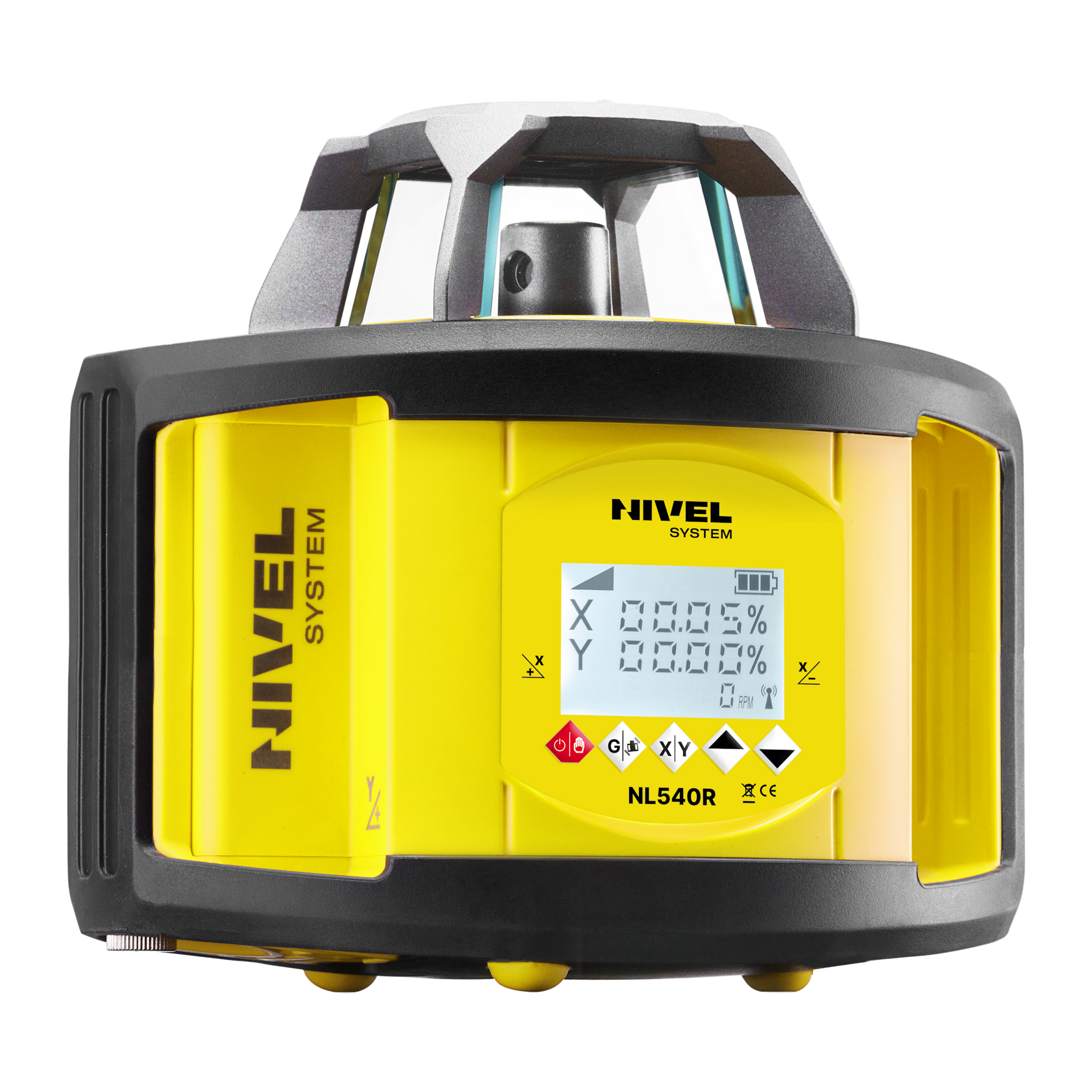

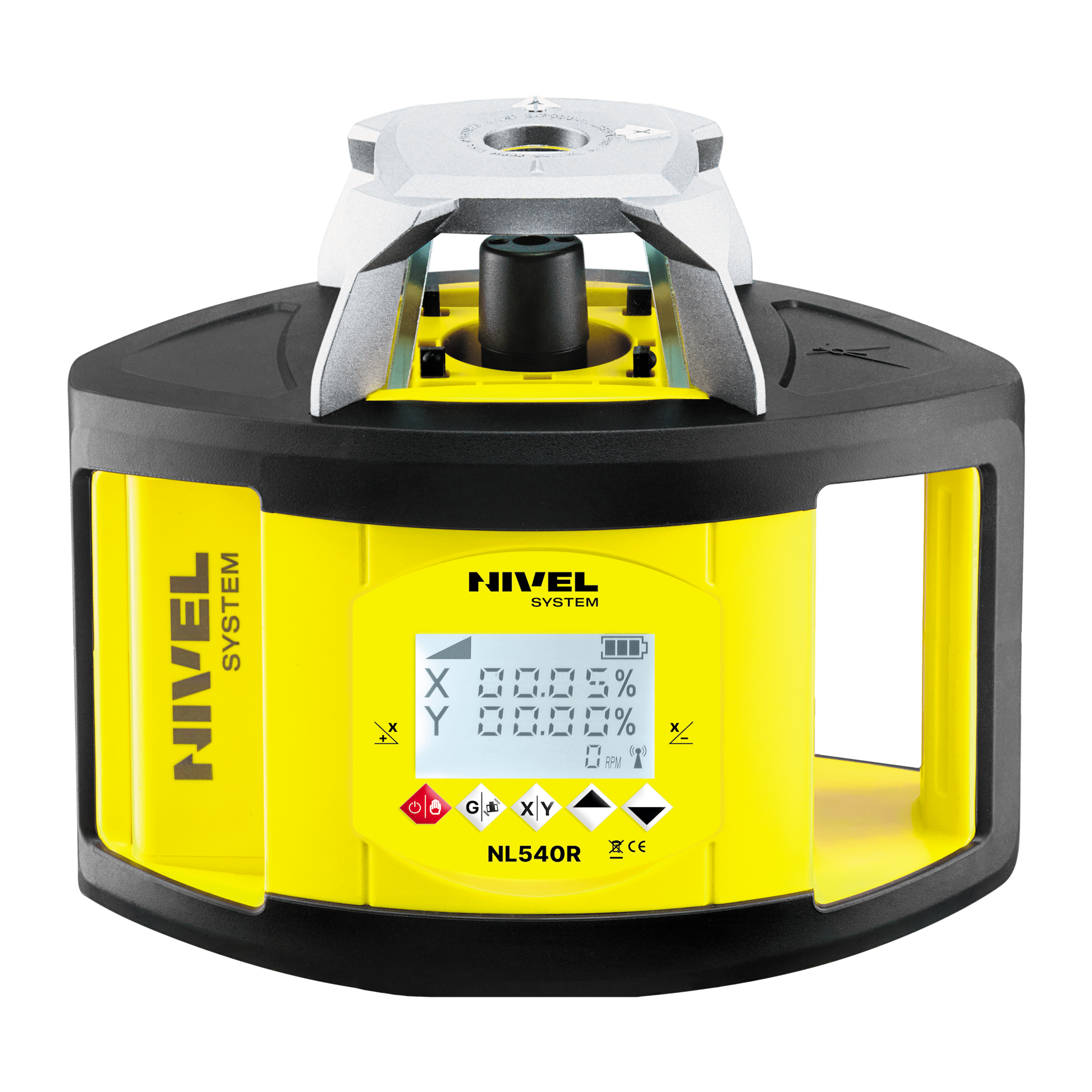

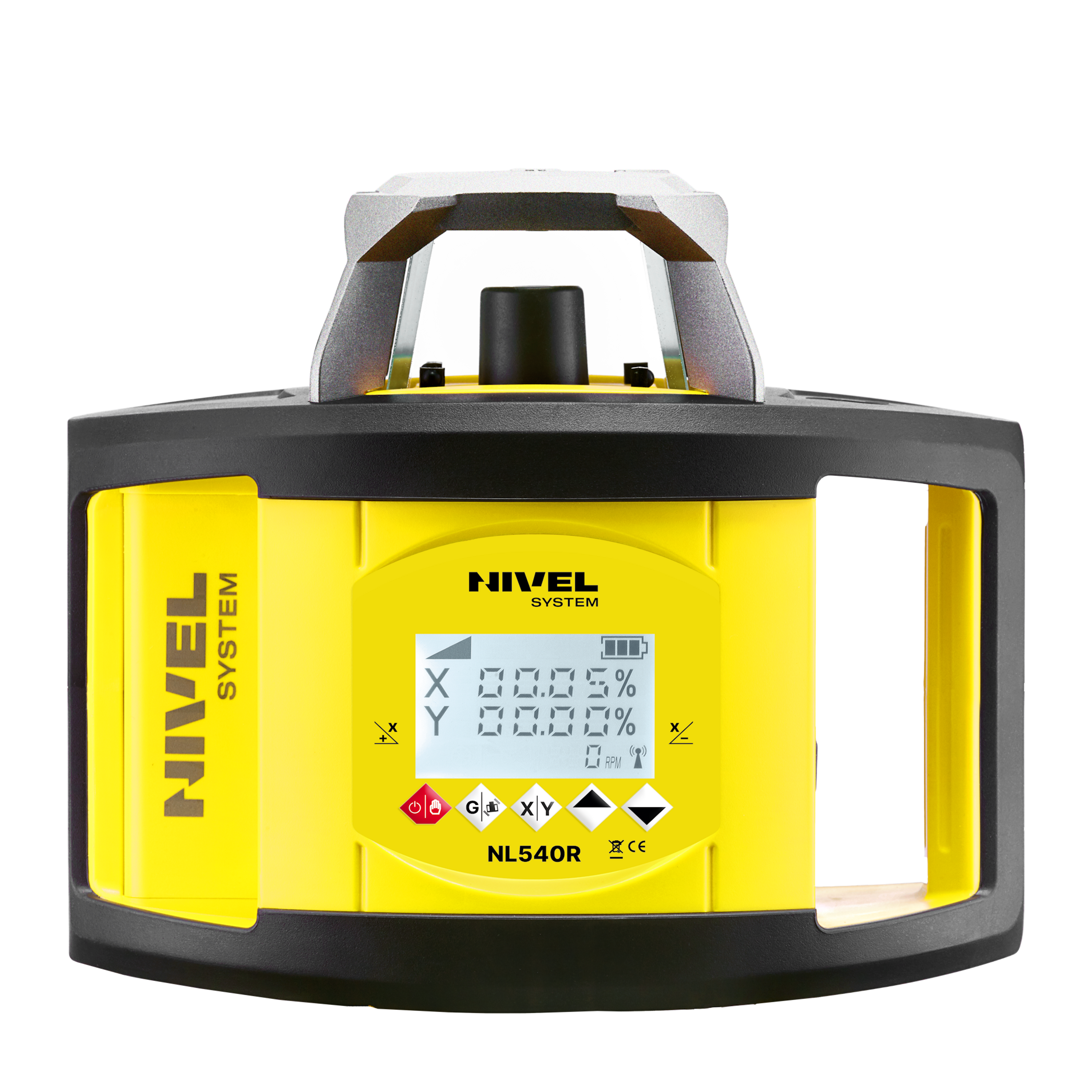

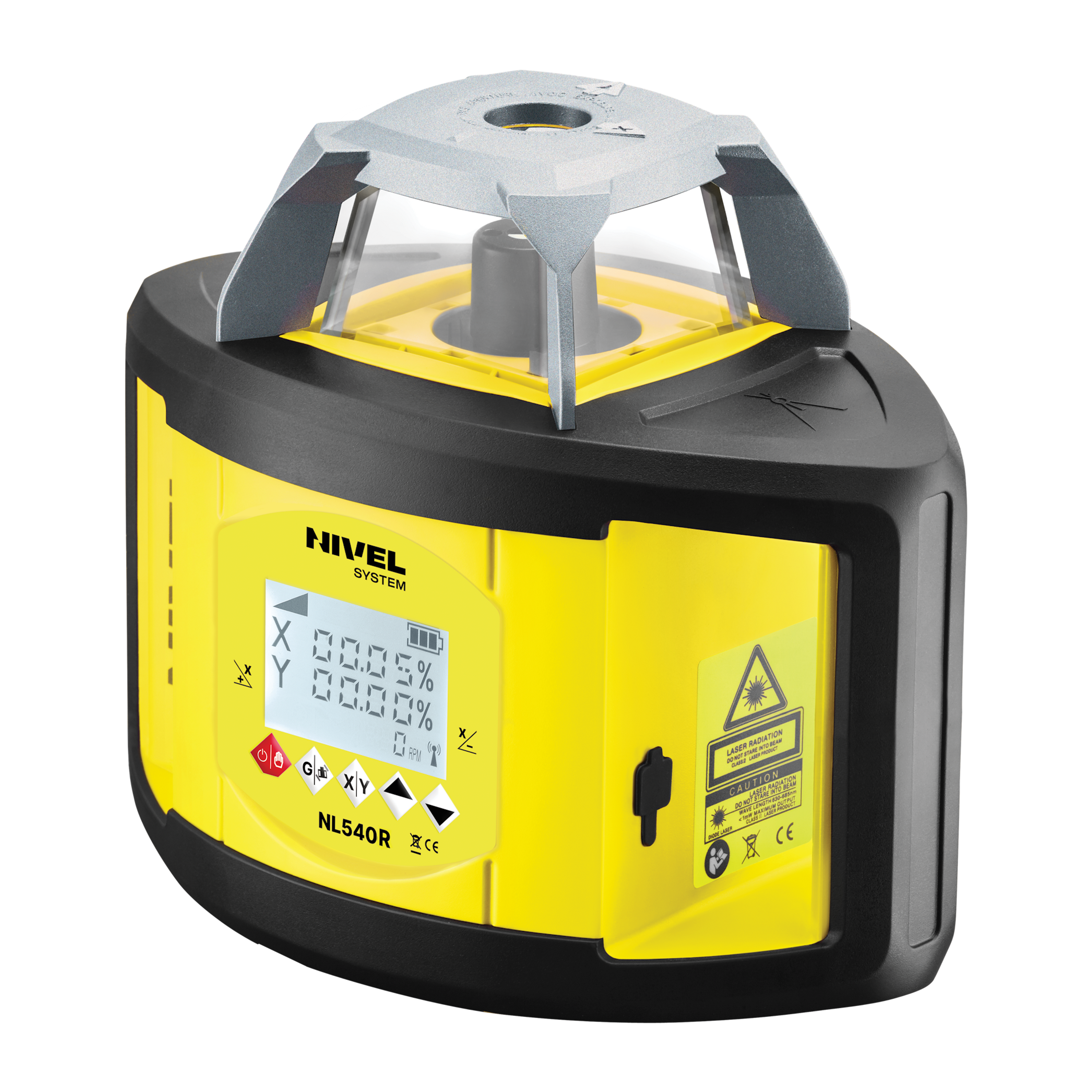

NL540 Digital Nivel System Rotationslaser roter Laser im Set oder Einzel horizontal/vertikal mit Digital-Display und Digitalsensor RD700 NL 540

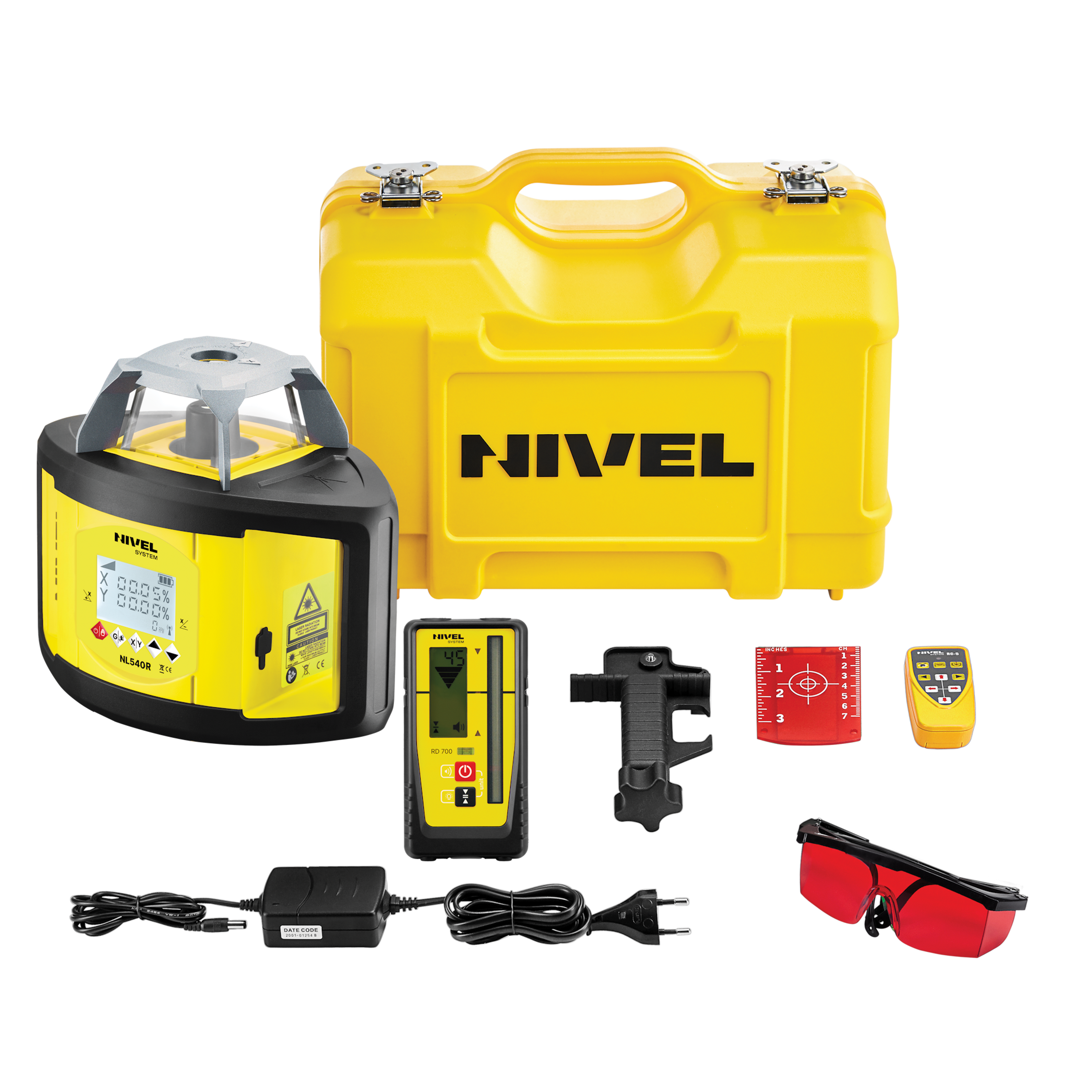

Lieferumfang :

• Rotationslaser NL540

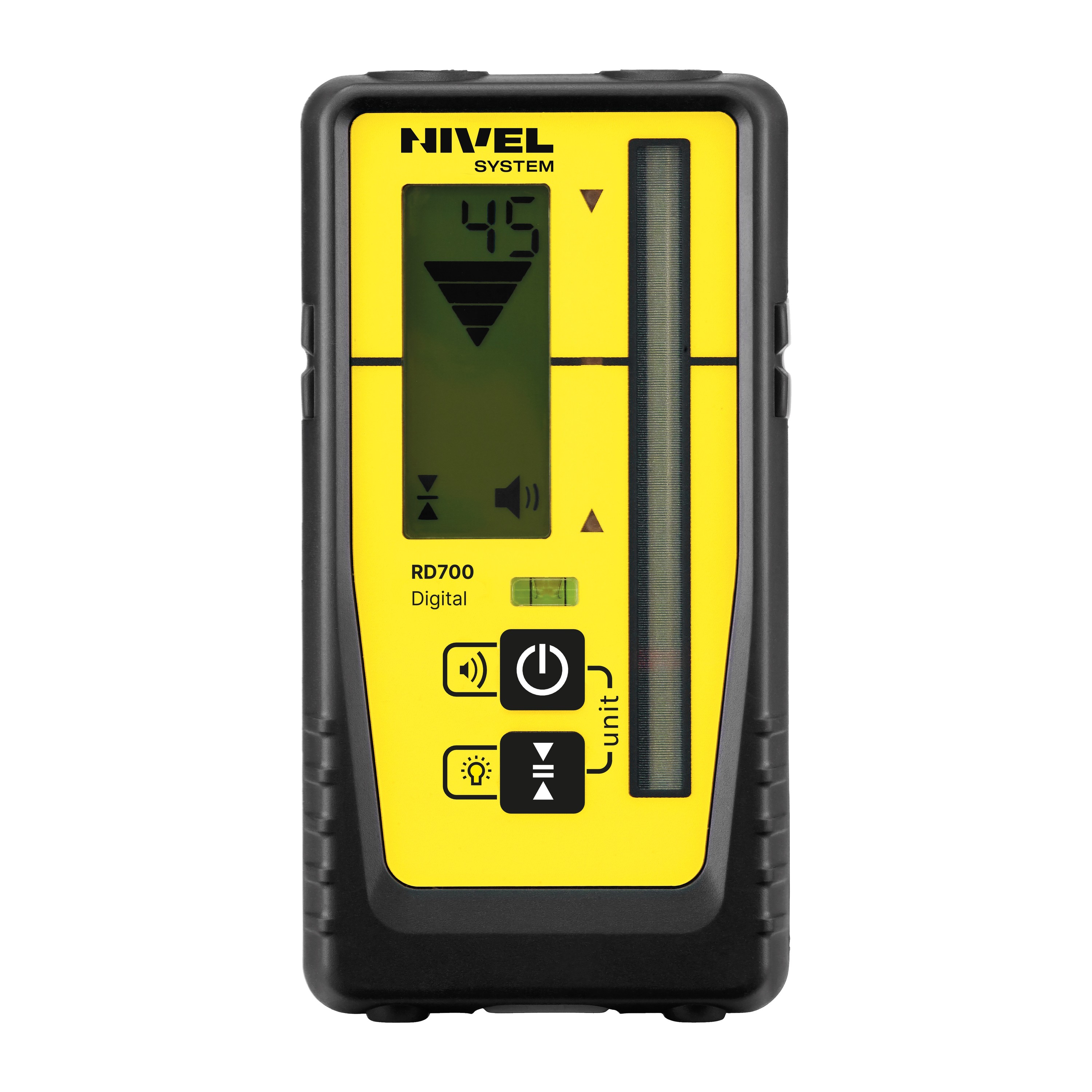

• Lasersensor RD 700 digital mit Sensorhalter
• LCD-Fernbedienung RC-5 DS
• Li-Ion-Akku 2600 mAh
• Ladegerät CH-6
• Laserbrille GL-R
• Laserzieltafel TR-R
• Bedienungsanleitung
• Transportkoffer

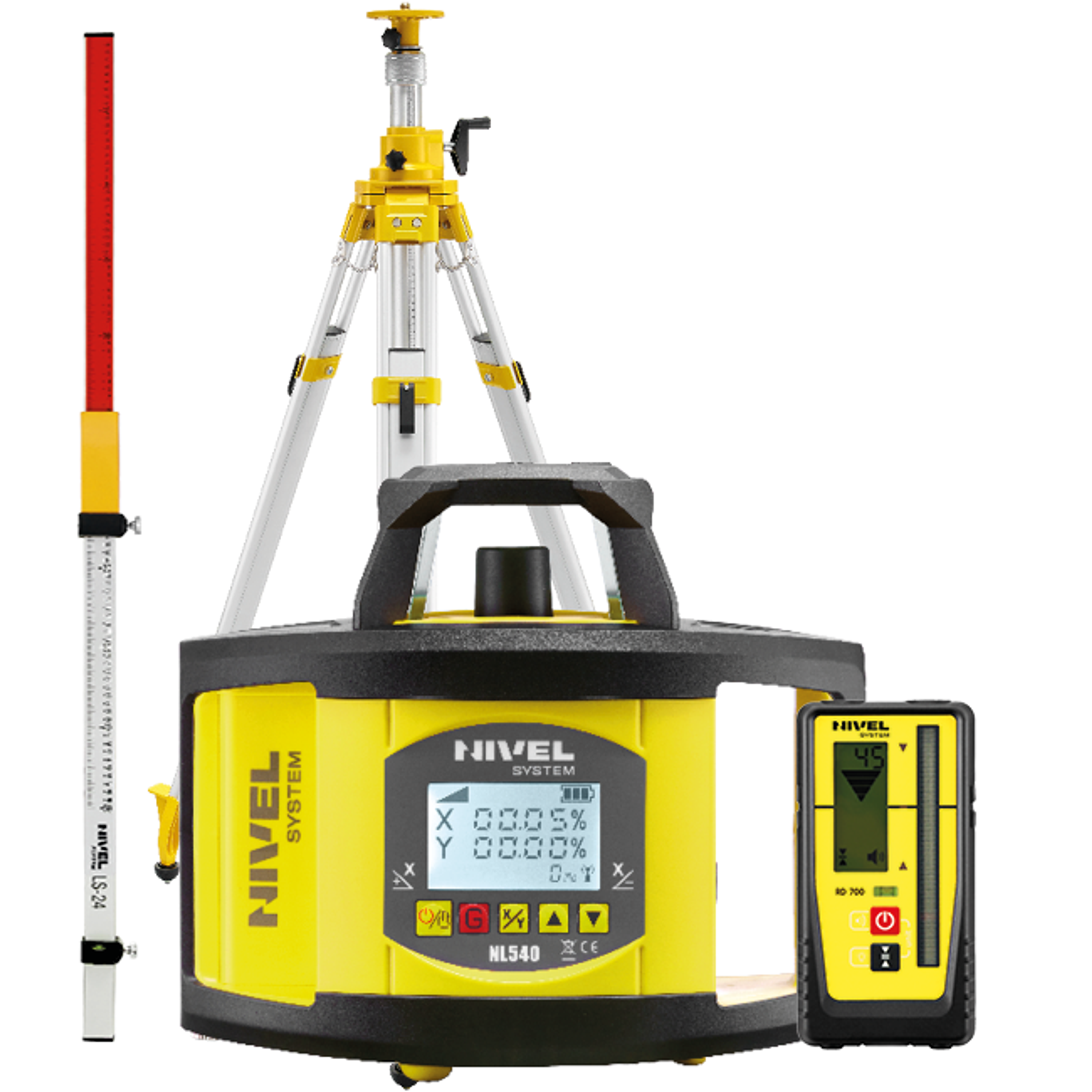

Im Set zusätzlich im Lieferumfang:

• Teleskop-Nivellierlatte LS-24
• Teleskop-Stativ SJJ32

Teleskop-Nivellierlatte LS-24

• 2,4 m mit präziser Millimeterskala
• praktischer Regler für den Lasersensor (Detektor)
• Die Nivellierlatten verfügen über eine Libelle und eine Feststellklemme aus Metall
• im Set mit Schutzhülle

Teleskopstativ SJJ32:

• Aluminiumstativ für Arbeiten unter allen Bedingungen für höchste Stabilität
• Min. Höhe: ca. 1,30 m
• Max. Höhe: ca. 3,20 m
• Art der Arretierung: Klemmen
• Stativkopf: flach
• Gewicht: 7,2 kg

Lasernivellierung – schneller, genauer und ohne Einschränkungen arbeiten

NL540 ist sehr einfach und schnell im Einsatz. Einfach auf ein Stativ, eine Laserwandhalterung oder einen anderen stabilen Ständer stellen und Gerät einschalten. Das Gerät richtet sich automatisch horizontal aus. Der um seine Achse rotierende Laserkopf des Lasernivelliergeräts erzeugt eine perfekt horizontierte Laserebene, die mit ihrer Reichweite 19 Hektar Land abdecken kann. Der Höhenunterschied wird von nur einer Person mittels Lasersensor gemessen und die Anzeige ist auch in der Sonne sichtbar. Bei Arbeiten innerhalb eines Gebäudes ist sehr oft der Einsatz eines Sensors nicht erforderlich, da der Laserstrahl sichtbar ist. In diesem Fall können Laserzielscheiben mit Millimeterteilung verwenden werden (im Lieferumfang von Nivel System Lasern).

Planieren, Straßen- und Parkplatzbau, Pflasterarbeiten

Die vom Laser erzeugte Laserebene ist die Referenzbasis, durch die die Höhenordinaten mit hoher Millimetergenauigkeit gesetzt werden. Diese Ebene kann in eine oder zwei Richtungen geneigt werden. Die Gefällewerte werden digital gesetzt. Auf dem Laserkopf gibt es eine Kerbe. Nachdem der Laser über einen Punkt positioniert und auf einen anderen gezielt wird, entsteht eine Linie/Achse, entlang der die Laserebene geneigt wird. Die korrekte Laserpositionierung wird durch die Laserlotfunktion ermöglicht, die einen Laserpunkt nach unten erzeugt, um die korrekte Anordnung des Laserlotes über dem gewünschten Punkt sicherzustellen. Die Ordinaten müssen nicht umgerechnet, addiert oder subtrahiert werden: die Ebenen sind nach den Planungsvorgaben zu neigen – sofort danach kann die Messung beginnen. An jedem Ort auf der Baustelle (in der Laserreichweite) zeigt der Laserstrahl die richtigen Ordinaten. Das Nivelliergerät verfügt über einen Überhöhungsalarm. Dies ist sehr wichtig bei instabilem Untergrund, auf dem der Laser steht. Die Bodensetzung kann zu einer unerwünschten Absenkung der Referenzlinie führen, sodass das Gerät auch bei schwierigsten Geländeverhältnissen eingesetzt werden kann. Durch die Positionierung des Lasernivelliergeräts auf einem Kurbelstativ mit Teilung auf dem Ausleger kann die Laserebene einfach und schnell an die Anforderungen angepasst werden (Eingabe von Höhenänderungen – Offsets). Einfach einmal den Laser auf der Baustelle einrichten – weitere Höhenwerte des Straßenunterbaus werden einfach am Stativ geändert. Erwähnenswert ist, dass das Nivelliergerät, ähnlich wie bei klassischen Messungen, eine Referenzbasis für die Maschinensteuerung sein kann. Durch die Montage eines Lasermaschinensensors am Schildmast des Planiergeräts oder am Baggerarm kann der Bediener die Arbeit anhand von Sensoranzeigen in Echtzeit steuern. Einfache Mitteilungen: „Schaufel/Schild heben/senken“ oder „gewünschte Höhe erreicht“ helfen dem Maschinenbediener, die Arbeit entsprechend der Planung auszuführen. Dies erleichtert die Bauarbeiten enorm und steigert die Effizienz, erhöht die Sicherheit und Unabhängigkeit der Arbeit – der Bediener kontrolliert den Aushub selbst, benötigt keine Unterstützung seitens eines Vermessungstechnikers und es ist nicht notwendig, Seile zu spannen bzw. Pfähle zu nageln.

Hausbau mit dem Laser NL540

Der NL540 ist ideal für alle Arten von Bauarbeiten. Das Gerät bewährt sich bereits in den ersten Bauabschnitten – beim Planieren des Grundstücks oder bei der Abnahme von Humusschichten. Während nachfolgender Gründungsphasen, Mauerwerksarbeiten, Estrichguss zeigt das Lasernivelliergerät perfekt die Horizontale und die Neigung (z.B. für die Treppenschalung). Weitere Konstruktionsarbeiten, Dacherrichtung – auch hier findet ein Laser Anwendung. Das Gerät verfügt über einen speziellen Adapter, um es seitlich zu platzieren und eine vertikale Ebene zu erzeugen. Nach der Verriegelung des Kompensators ist es möglich, mit beliebig geneigter Ebene zu arbeiten. Eine sehr nützliche Funktion ist das Scannen. Der Strahl wird eingeengt, der Laserstrahl wird nur dort erzeugt, wo er benötigt wird, und ist zudem viel besser sichtbar. Man muss nicht an das Gerät gehen, um die Parameter zu ändern – die Steuerung kann aus der Ferne (über die Fernbedienung) erfolgen. Die Möglichkeit, mit einem Vertikalstrahl zu arbeiten, ist auch für den Einbau von Fenstern und Türen sowie für Montagearbeiten nützlich.  Zur Standardausstattung gehört auch eine Laserbrille, die die Sichtbarkeit des Strahles verbessert. Zweifellos sind Ausbauarbeiten eine große Herausforderung bei der Errichtung eines Hauses. Der Innenausbau ist heute ohne den Einsatz von professionellen Messgeräten kaum vorstellbar. Verlegung von Fliesen, Terrakotta, Gipskartonverkleidung – mit verschiedenen geometrischen Formen, abgehängte Decken, Stuckarbeiten, Tapeten, Montage von Einbau- und Küchenschränken – all dies muss millimetergenau erfolgen. So wird ein Laser einfach unersetzlich. Das Nivelliergerät von Nivel System zeigt ideale horizontale, vertikale und schräge Linien – ein großer Komfort für die Facharbeiter, der ein perfektes Ergebnis garantiert. Bei dieser Art von Arbeit ist ein Laserlot sehr nützlich. Eine vertikale Linie nach oben und unten hilft, Punkte von unten nach oben zu übertragen (z.B. um Lichtpunkte anzuordnen: einfach den Plan auf den Boden zeichnen und Punkte an die Decke verlegen). Darüber hinaus kann der Laserstrahl gestoppt und der erzeugte Punkt frei nach links oder rechts um die Achse des Nivelliergeräts bewegt werden. Dies ist nützlich für die Lokalisierung und Platzierung von Punkten an der Wand, z.B. Steckdosen. Auch wenn alles fertiggestellt, angestrichen und gereinigt ist, lohnt es sich, den Laser von Nivel System bei sich zu haben – dieser hilft, den Zaun in eine Linie zu stellen, eine gepflasterte Einfahrt zu bauen oder den Rasen im Garten zu errichten. Künftig erweist sich sicherlich als notwendig, ein Bild, einen Spiegel oder ein Bücherregal zu Hause aufzuhängen – diese Aufgabe wird man dann ohne Wasserwaage oder Stiftmarkierungen an Wänden meistern können: der Laser projiziert die Linien und nach der Montage bleiben keine Spuren übrig.

Gartenerrichtung mit dem Laser NL540

Wie bei Straßenarbeiten, ist es auch bei Gartenarbeiten (Errichtung von Gärten, Rasenflächen, etc.) sehr wichtig, das Grundstück ordnungsgemäß zu planieren. Andernfalls kommt es zur punktförmigen Ansammlung von Regenwasser, was wiederum die Optik des Gartens beeinträchtigt. Diese Arbeiten können mithilfe des Nivelliergeräts von Nivel System (Nivellierung mit in zwei Richtungen geneigten Ebenen) realisiert werden. Im Falle der Pflanzung von Bäumen und Hecken wird sicherlich die Möglichkeit nützlich sein, mit einem vertikalen Strahl zu arbeiten, um die Linie zu markieren, auf der wir z.B. Thujen pflanzen werden. Und dann können diese jedes Frühjahr gleichmäßig geschnitten werden – alles entsprechend der perfekt nivellierten Laserebene von Nivel System.

Rohrverlegung, Wasser- und Abwasseranlagen mit dem Laser NL540

Das Nivelliergerät von Nivel System wird sich sicherlich auch beim Bau der Wasser- und Abwasserinfrastruktur bewähren. In diesem Fall arbeitet man mit einer horizontalen Ebene, die in eine Richtung geneigt ist. Auf der Grundlage von Laserreferenzen werden weitere Rohre hinzugefügt, wodurch die Rohrleitung mit dem vorgegebenen Gefälle errichtet wird. Gleichzeitig dient die Laserebene als Referenz für den Bagger. Der Bediener, der die Sensoranzeigen laufend verfolgt, überwacht kontinuierlich die Tiefe des Aushubs unter Beibehaltung des angenommenen Gefälles. Gleichzeitig werden so lästige Zusatzarbeiten beseitigt. Beim Umschalten des Nivelliergeräts auf die Arbeit mit Vertikalstrahl, kann eine Linie markiert werden, entlang der der Aushub gegraben und die Rohrleitung verlegt wird. Auf diese Weise ist das Nivelliergerät für alle linearen Anwendungen geeignet, bei denen die Einhaltung der gewünschten Richtung und des Gefälles entscheidend ist. Sogar nach der Verfüllung des Aushubs wird der Laser von Nivel System weiterhin eingesetzt: Wenn der Gehweg, die Straße oder der Parkplatz die Anforderungen für die öffentliche Nutzung erfüllen müssen. Der Laser hat dann „alle Hände voll zu tun“ – sowohl bei horizontalen als auch bei Längsarbeiten (z.B. Legen von Bordsteinen).

Sicherer Betrieb mehrere Jahre lang

Trotz zahlreicher Funktionalitäten, dank denen diese Geräte als Präzisionsmesser einzustufen sind, kann das Nivelliergerät unter schwierigen Feldbedingungen auf Baustellen eingesetzt werden. Seine langlebige Konstruktion gewährleistet guten Zustand mehrere Jahre hinweg, und im Falle von Ausfällen steht der Service von Nivel System in Polen zur Verfügung. Die Kunden können sich somit darauf verlassen, dass sie bei Problemen mit Geräten während und nach der Garantiezeit Unterstützung erhalten. Die neuen Lasernivelliergeräte von Nivel System sind Präzisionswerkzeuge, die zuverlässige und schnelle Messungen in vielen Branchen wie Bauwesen, Vermessung, Industrie, Landwirtschaft usw. ermöglichen. Zu ihren Vorteilen gehören Vielseitigkeit, benutzerfreundliche Bedienung und hohe Ausführungsqualität, die ein problemloses Arbeiten auch unter schwierigsten Bedingungen gewährleistet – und all dies zu einem erschwinglichen Preis.

Nivel System ist eine Marke, unter der seit 2003 Messinstrumente für den Bausektor und das Vermessungswesen auf dem Markt angeboten werden.

Die Nivel System Erzeugnisse sind für eine breitgefächerte Gruppe von Abnehmern bestimmt, für die ein erschwinglicher Preis bei garantiert hochwertiger Qualität ein wesentliches Auswahlkriterium ist. Durch Kombination dieser beiden Faktoren eröffnet sich die Möglichkeit, vielseitige Messgeräte zu einem günstigeren Preis als bisher erstehen zu können.

Die Nivel System Instrumente zeichnen sich aus durch ein eigenständiges, originelles Design und eine originelle farbliche Gestaltung aus, wodurch die Geräte dieser verlässlichen Marke einen hohen Wiedererkennungswert haben. Nivel System garantiert eine sichere und komfortable Arbeit in zahlreichen typischen Einsatzgebieten. Die Instrumente erfüllen die internationalen Normanforderungen in Bezug auf den Schutz vor Eindringen von Wasser. Über unser enges Netz von Servicestellen erhält jeder Benutzer unkompliziert Zugang zu fachmännischen Kundendienstleistungen.

Sichere, bewährte Ausrüstung. Alle Nivelliergeräte und Theodoliten werden, bevor sie in den Verkauf gelangen, auf Herz und Nieren geprüft und falls erforderlich nachgestellt. Der gesamte Prozess wird durch Ausstellung eines Geräteprüfzeugnisses abgeschlossen, durch das Sie sich sicher sein können, dass die mit dem Gerät durchgeführten Messungen einwandfrei und korrekt sind.
