Topcon Zweiachs-Neigungslaser RL-200 2S mit Laser-Empfänger LS-100D digital und Fernbedienung RC-400 Rotationslaser horizontal/vertikal

Hochgenauer und hochwertiger Neigungslaser  -  wenn es auf jedes Grad ankommt

• Genauigkeit von 7 Bogensekunden

• großer Neigungsbereich (bis zu 25 % Neigung) ohne Vorneigung

• bis zu 100 Stunden Batterielaufzeit

• Arbeitsbereich bis zu 1100 m

• Fernbedienung RC-400 für alle Funktionen

• leicht verständliche grafische Anzeige

• Schutzklasse IP66

RL-200 Serie

Neigungslaser gehören wohl zu den fortschrittlichsten Rotationslasern am Bau. Sie werden über hohe Reichweiten eingesetzt und sorgen für konsistente Genauigkeit für extrem fordernde Neigungen und Gefälle.

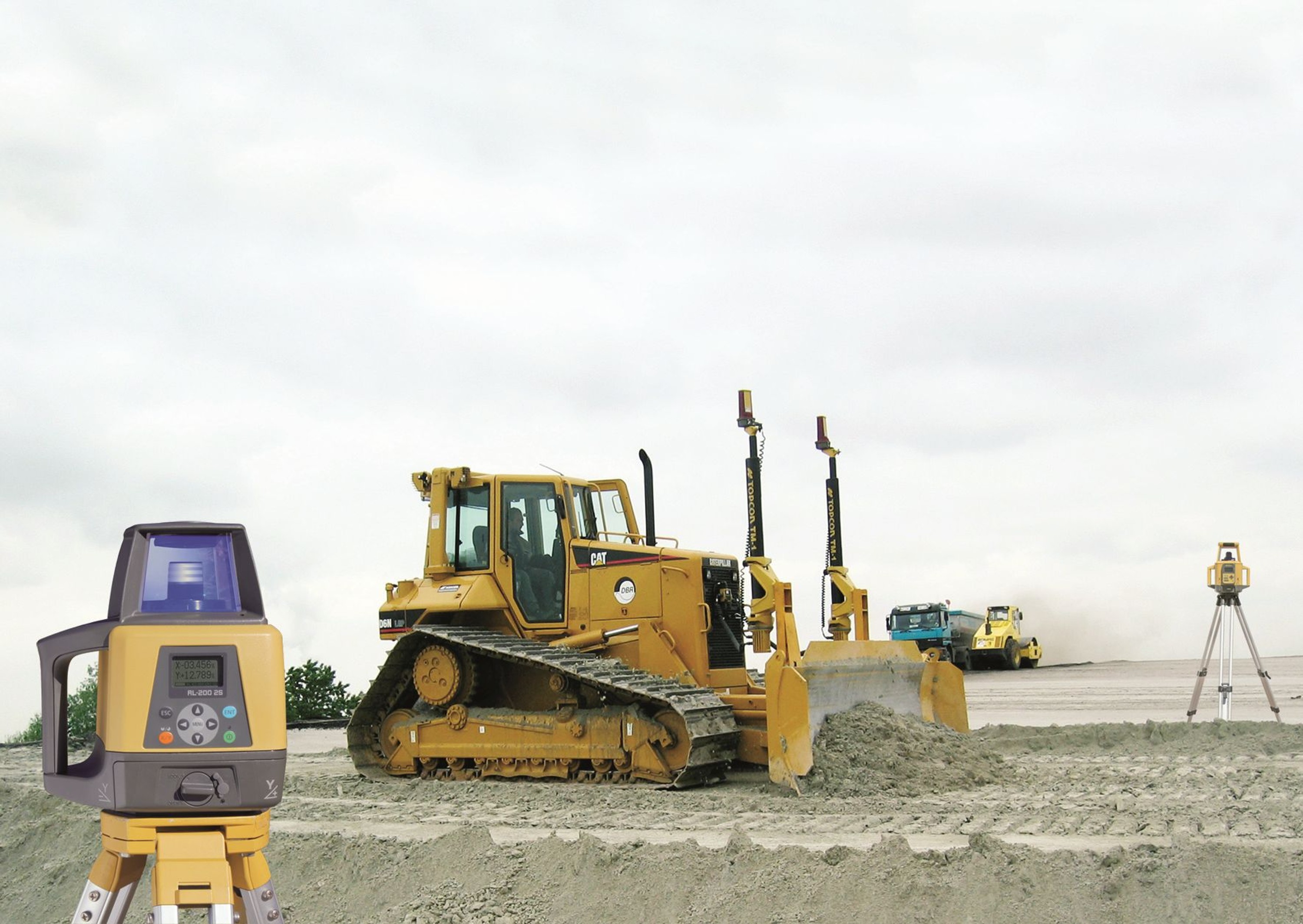

Mit dem RL-200 können Maschinenführer die gewünschten Querneigungs- und Höhenwerte aus der Kabine heraus einstellen – das steigert die Produktivität.

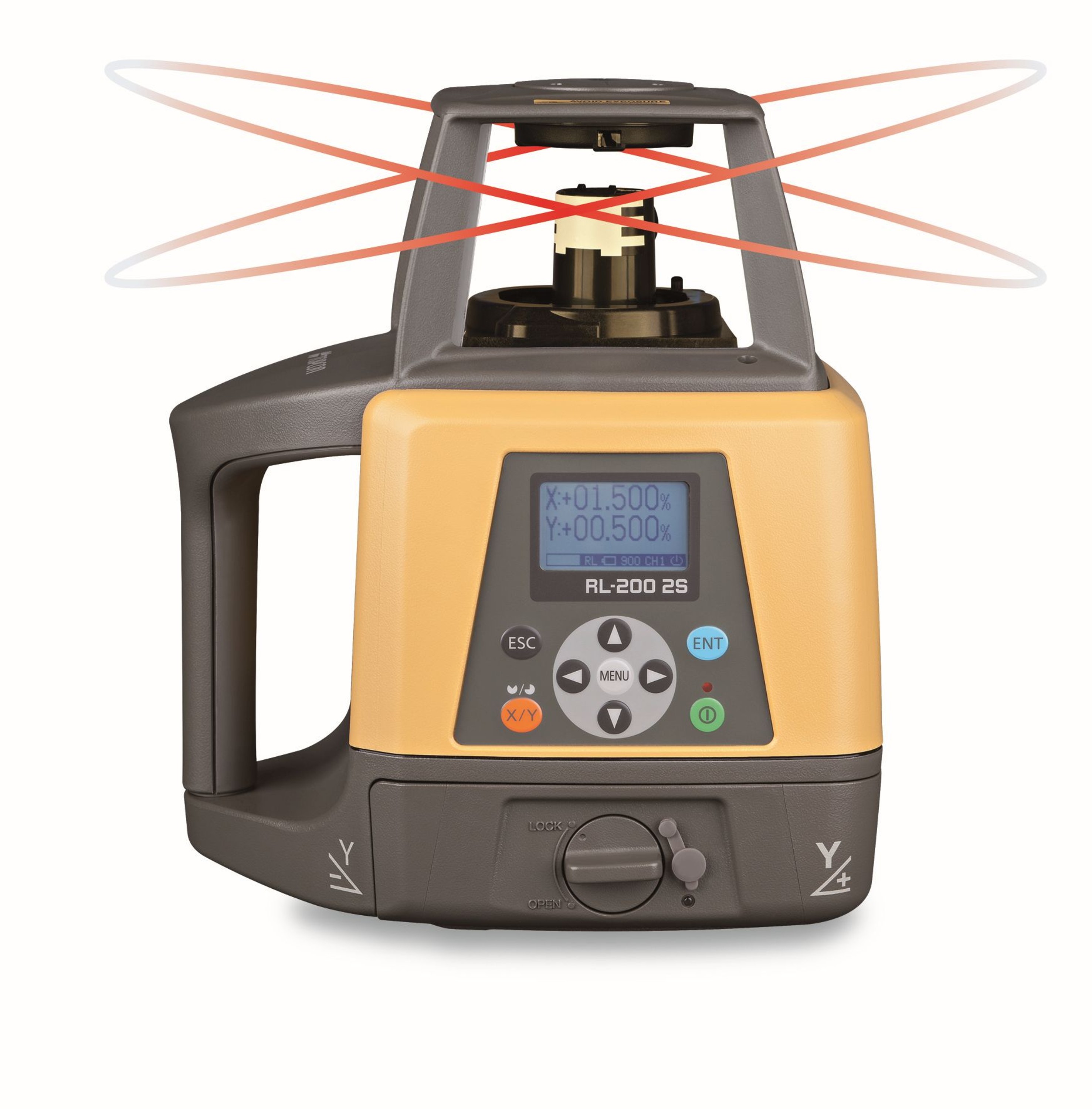

Der RL-200 2S Zweiachsneigungs-Laser von Topcon nutzt eine revolutionäre Codierung für eine höchste Genauigkeit: 7 Bogensekunden. Bei jeder Aufstellung erhalten Sie eine exakte Sollhöhe. Der RL-200 2S bietet Zweiachsneigungen von ±10% in der X-Achse und –5% bis +25% in der Y-Achse.

Steuern Sie den RL-200 2S aus der Ferne

Im Betrieb zeigt die RC-400 alle Betriebsinformationen bis zu einer Entfernung von 300 m zum RL-200 2S an. Ändern Sie Neigung und Menüeinstellungen, prüfen Sie den Betriebsstatus oder die Akkukapazität, ohne in der Nähe des Lasers zu sein.

Klare Benutzerführung: Einfacher geht es wirklich nicht…

Der RL-200 bietet ein großes, kontraststarkes Grafikdisplay, auf dem alle Funktionen auf einen Blick zu erkennen sind

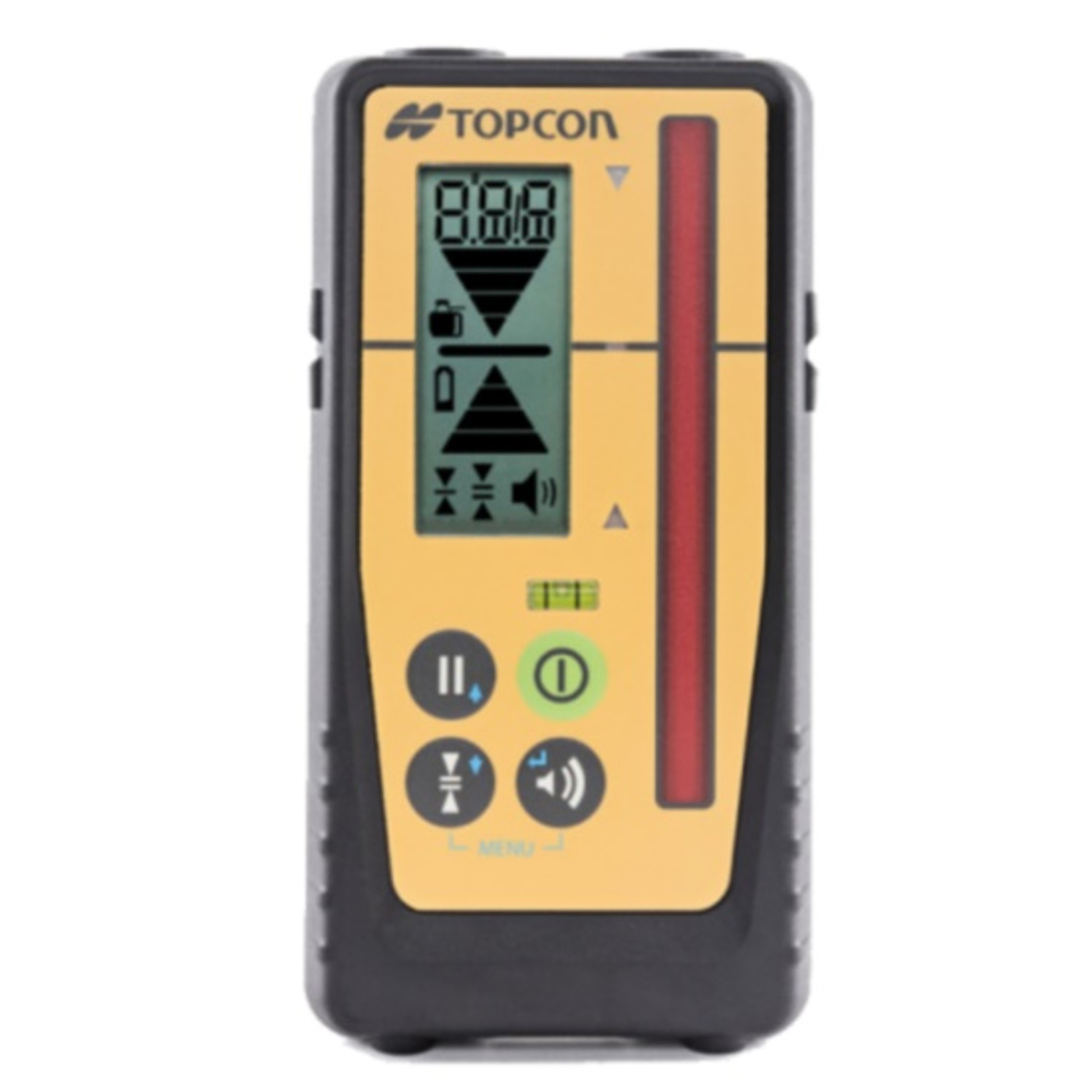

mit Laserempfänger LS-100D

Der vielseitige und praktische Lasersensor LS-100D macht die Höhen- und Neigungskontrolle mit

der digitalen Anzeige leicht. Er verfügt über einen besonders großen Strahlerfassungsbereich und kann sogar störende Signale von Rundumleuchten und Blinklichtern ausblenden. Das große und helle LCD zeigt auf Vorder- und Rückseite eine neunstufige Höheninformation sowie den Abstand zur Sollhöhe an. Für eine noch bequemere Ablesung kann die Anzeige eingefroren werden. Dreifarbige LED und eine starke Magnetbefestigung eignen sich ideal für die vertikale Anbringung im Stahlbau oder die Höhenprüfung bei Aushubarbeiten.

Wird der Sensor mit einem Rotationslaser von Topcon eingesetzt, zeigen Symbole im LCD einen Höhenalarm oder einen schwachen Akkustand des Lasers an.

• Im Sonnenlicht ablesbares Display
• Magnetbefestigung
• Höhenalarm
• Besonders großer Erfassungsbereich mit Blinklichtunterdrückung
• 3-farbige LED-Anzeige
• Warnung bei schwacher Batterie
• Einfrieren
• Toleranzeinstellung

• Messbereich (Durchmesser) 800 m mit Serie RL-H5A
• Vertikaler Empfangsbereich 90 mm; (–30 mm bis +60 mm)
• Digitalwert-LCD 70 mm; (–20 mm bis +50 mm)
• Horizontaler Empfangsbereich ±45°
• Unterdrückung von Blinklichtern Ja
• Maßeinheit mm / cm / Zoll / Zollbruch
• Sollhöhenauflösung ±0,5 mm / ±1,0 mm / ±2,0 mm / ±5,0 mm / ±10,0 mm
• LCD-Höhenanzeigen 9 Kanäle
• LED-Höhenanzeigen Orange, Grün, Rot (ein/aus wählbar)
• Display LCD beidseitig
• Summer Laut/Leise/Aus
• Röhrenlibelle Ja
• Warnungen Höhenalarm, Batterie (für Serie RL-H4C, RL-SV2S und RL-200)
• Batterie Trockenbatterie (Typ AA/LR6, ein Stück)
• Betriebsdauer Bis zu 45 Stunden mit Alkalibatterien
• Batteriestandsanzeige LCD-Symbol
• Automatische Abschaltung circa 30 Minuten
• Staub- und Wasserfestigkeit Schutzart IP67 (IEC 60529)
• Betriebstemperatur –20 °C bis +50 C
• Abmessungen (L × B × H) 134 x 69 x 25 mm
• Gewicht 190 g (mit Batterie Typ AA/LR6)
• Magnetbefestigung Zwei Rundmagnete oben
• Sensorhalter 100 Schraubbefestigung (Standardlieferumfang)

Technische Daten RL-200 2S

• Genauigkeit Lage: ±7 Bogensekunden
• Wiederholbarkeit 7 Bogensekunden
• Arbeitsbereich 1100 m
• Rotationsgeschwindigkeit 300, 600, 900 U/min
• Schutzklasse IP66
• Betriebsdauer Alkali: 100 Stunden
• Betriebsdauer Ni-MH: 90 Stunden
• Neigungsbereich ±10% / –5% bis +25%
• Abmessungen (H × B × L) 253 x 218 x 174 mm

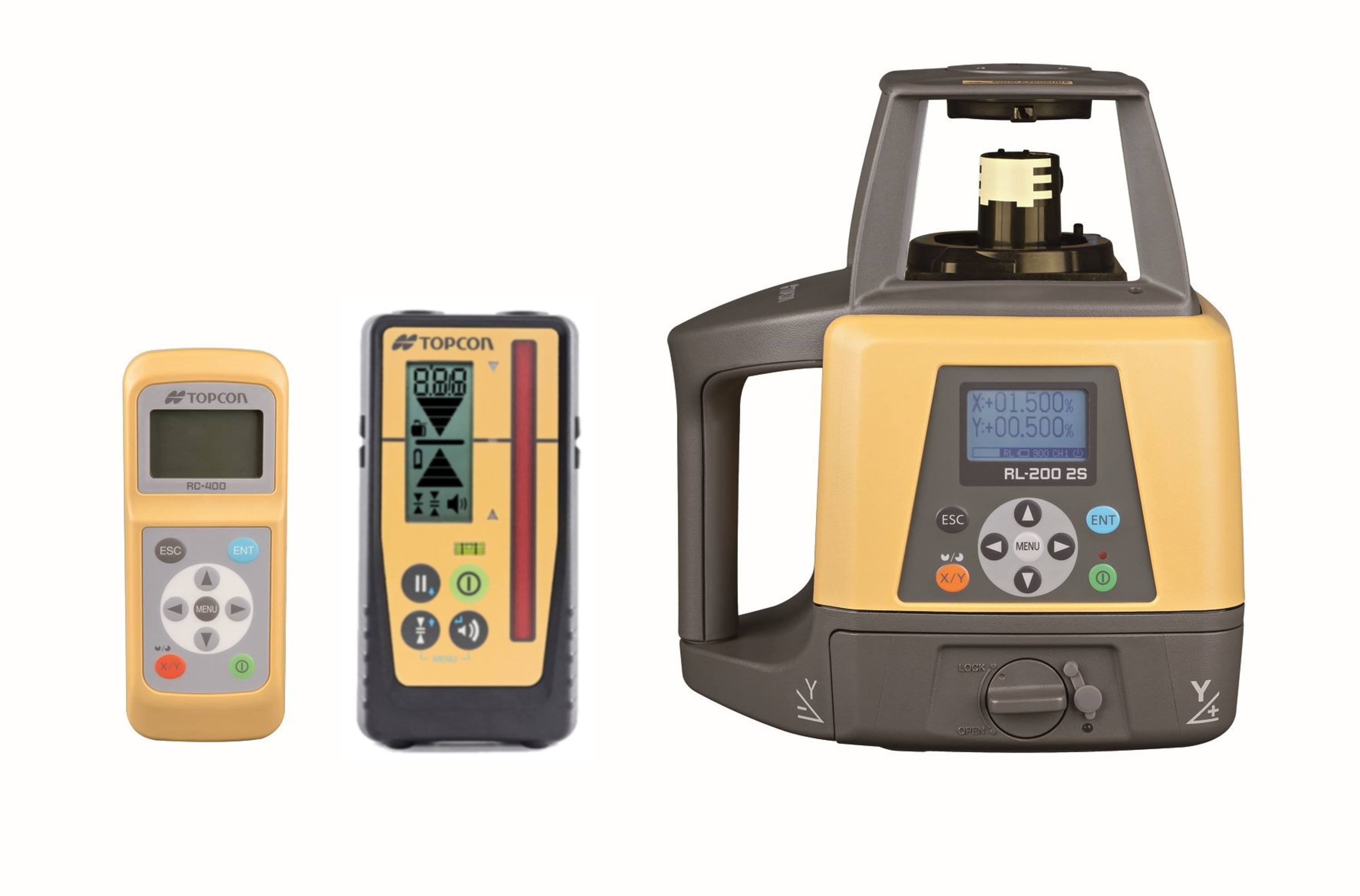

Lieferumfang

• Rotationslaser RL-200 2S
• wiederaufladbare Batterien
• Batterieladegerät
• Laserempfänger LS-100D
• Fernbedienung RC-400
• Robuster Transportkoffer
• Handbuch

TOPCON

Topcon-Laser sind seit Jahrzehnten auf den Baustellen dieser Welt zuhause. Und im Laufe der Zeit haben sie viel gelernt. Roter und grüner Laserstrahl sowie Funktionen wie SmartScan und Selbsthorizontierung, die genau auf Ihre Arbeitsweise zugeschnitten sind. Endlich haben Sie ein Werkzeug an der Hand, das ebenso erfahren und clever ist, wie Sie!

Bei Lasern kommt es in erster Linie auf die Wiederholgenauigkeit an. Alle Topcon-Laser werden feinmechanisch präzise entwickelt und gefertigt, damit Sie sich bei jeder Aufstellung auf exakte Linientreue verlassen können – jeden Tag. Unsere Funktion zur Selbstausrichtung ermöglicht höchste Genauigkeit für Ihren Erfolg.

Topcon-Laser sind hart im Nehmen. Der Beweis steht auf unzähligen Baustellen weltweit. Aufstellen, einschalten, loslegen: Tag für Tag, Jahr für Jahr. Diese Investition lohnt sich für lange, lange Zeit. Sie können sich sicher sein, dass unsere Laser die Leistung und Genauigkeit bieten, um all Ihre Anforderungen auf der ganzen Baustelle von der Höhenprüfung bis zur Maschinensteuerung zu erfüllen.
