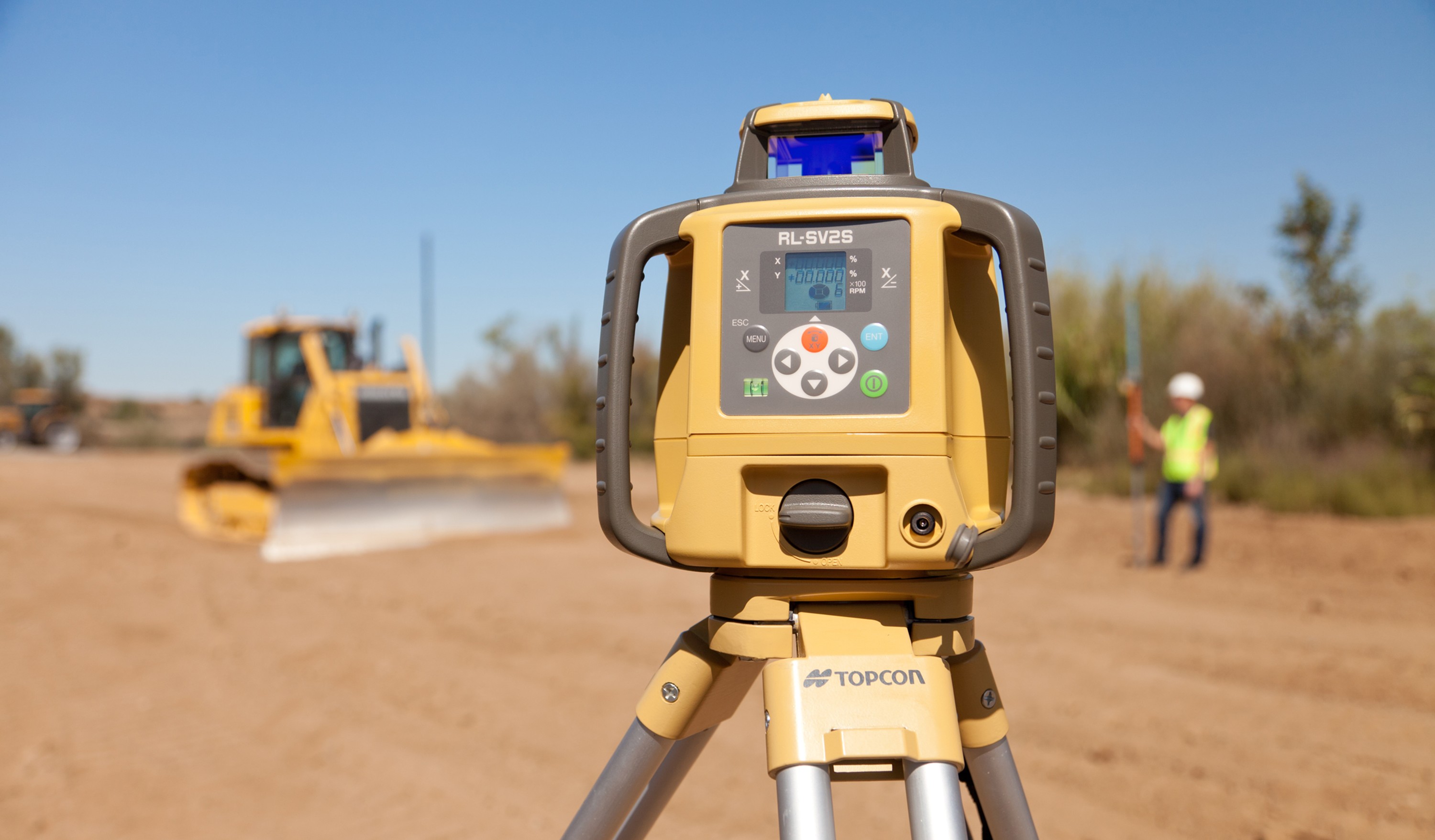

Topcon Zweiachs-Neigungslaser RL-HV2S mit Laser-Empfänger LS-100D digital Rotationslaser horizontal/vertikal alt: RL-SV2S

Vielseitig einsetzbarer Baulaser

• großer Arbeitsbereich (800m)

• horizontale Ebenen, Mehrfachneigungen und vertikaler Einsatz

• bis zu 120 Stunden Batteriestandzeit

• Schutzart IP66

Vielseitige Anwendungen

Der RL-HV2S ist ein echtes Multitalent. Sie können ihn auf der Baustelle ebenso verwenden wie im Innenausbau. Ob als Horizontal-, Einachs- oder Zweiachsneigungslaser oder im vertikalen Einsatz: Dieser Laser bietet alle Funktionen und ist trotzdem einfach zu bedienen.

Kurz gesagt: Der RL-HV2S erfüllt all Ihre Erwartungen für die Baustelle!

Dieses Instrument ist extrem vielseitig und kann neben horizontalen auch für vertikale Anwendungen verwendet werden. In der X- oder Y-Achse kann eine Neigung bis ±5 % eingestellt werden. Für vertikale Anwendungen legen Sie das Gerät einfach auf die Rückseite.

Starke Leistung

Ein Arbeitsbereich von bis zu 800 Metern (Durchmesser) macht den RL-HV2S zur optimalen Wahl auch in großen Projekten.

Lange Akkulaufzeit

Auf der Baustelle brauchen Sie einen Laser, der nicht so schnell schlapp macht. Der RL-HV2S bietet eine Betriebsdauer von 120 Stunden mit Alkalibatterien oder 65 Stunden mit dem aufladbaren Ni-MH-Akku. Damit steckt er so manch anderes Instrument in die Tasche.

Zuverlässigkeit bei jedem Wetter

Der RL-HV2S ist nach Schutzart IP66 zertifiziert. So sieht echte Baustellentauglichkeit aus: widerstandsfähig gegen Staub, kurze Schauer und sintflutartige Regengüsse.

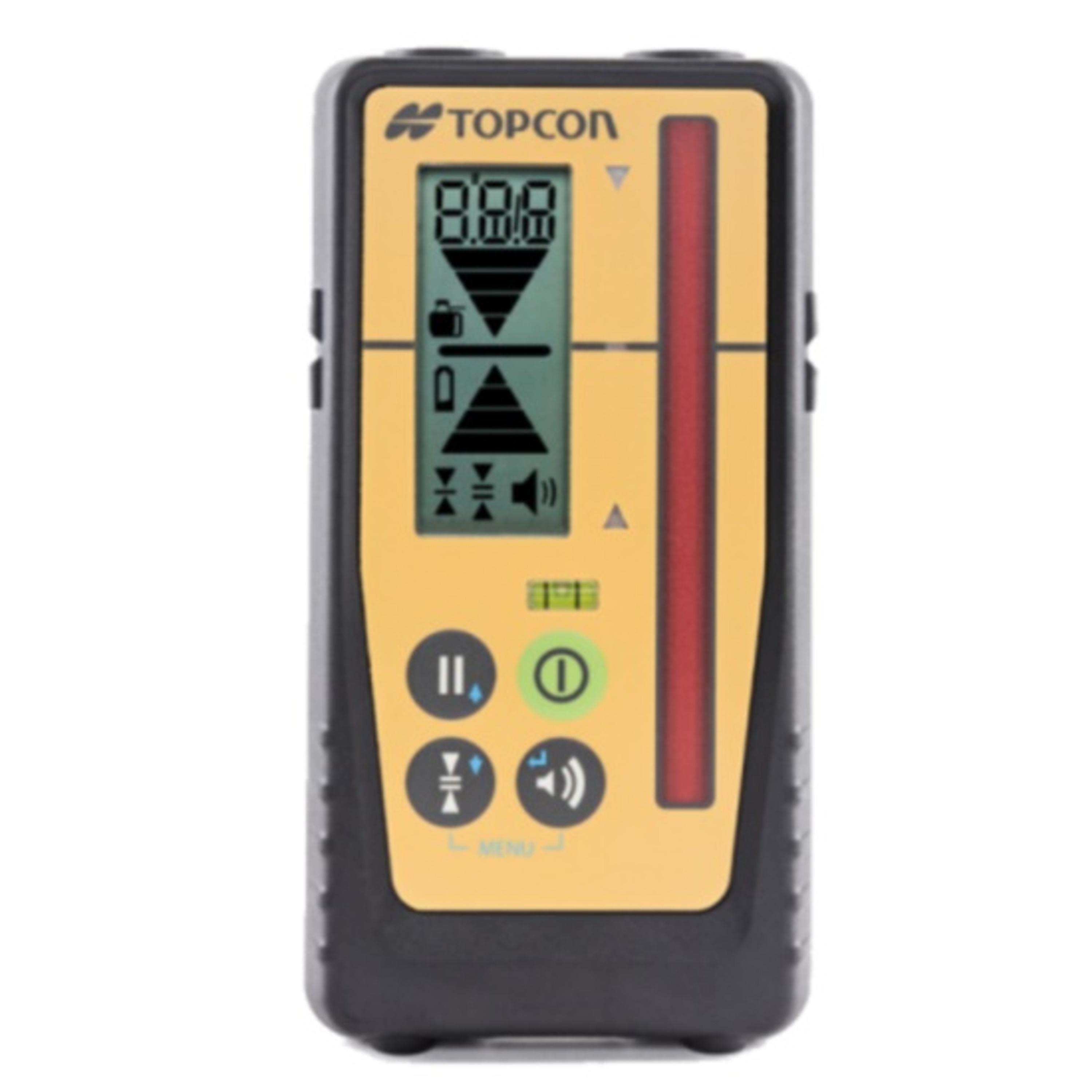

mit Laserempfänger LS-100D

Der vielseitige und praktische Lasersensor LS-100D macht die Höhen- und Neigungskontrolle mit

der digitalen Anzeige leicht. Er verfügt über einen besonders großen Strahlerfassungsbereich und kann sogar störende Signale von Rundumleuchten und Blinklichtern ausblenden. Das große und helle LCD zeigt auf Vorder- und Rückseite eine neunstufige Höheninformation sowie den Abstand zur Sollhöhe an. Für eine noch bequemere Ablesung kann die Anzeige eingefroren werden. Dreifarbige LED und eine starke Magnetbefestigung eignen sich ideal für die vertikale Anbringung im Stahlbau oder die Höhenprüfung bei Aushubarbeiten.

Wird der Sensor mit einem Rotationslaser von Topcon eingesetzt, zeigen Symbole im LCD einen Höhenalarm oder einen schwachen Akkustand des Lasers an.

• Im Sonnenlicht ablesbares Display
• Magnetbefestigung
• Höhenalarm
• Besonders großer Erfassungsbereich mit Blinklichtunterdrückung
• 3-farbige LED-Anzeige
• Warnung bei schwacher Batterie
• Einfrieren
• Toleranzeinstellung

• Messbereich (Durchmesser) 800 m mit Serie RL-H5A
• Vertikaler Empfangsbereich 90 mm; (–30 mm bis +60 mm)
• Digitalwert-LCD 70 mm; (–20 mm bis +50 mm)
• Horizontaler Empfangsbereich ±45°
• Unterdrückung von Blinklichtern Ja
• Maßeinheit mm / cm / Zoll / Zollbruch
• Sollhöhenauflösung ±0,5 mm / ±1,0 mm / ±2,0 mm / ±5,0 mm / ±10,0 mm
• LCD-Höhenanzeigen 9 Kanäle
• LED-Höhenanzeigen Orange, Grün, Rot (ein/aus wählbar)
• Display LCD beidseitig
• Summer Laut/Leise/Aus
• Röhrenlibelle Ja
• Warnungen Höhenalarm, Batterie (für Serie RL-H4C, RL-SV2S, RL-HV2S und RL-200)
• Batterie Trockenbatterie (Typ AA/LR6, ein Stück)
• Betriebsdauer Bis zu 45 Stunden mit Alkalibatterien
• Batteriestandsanzeige LCD-Symbol
• Automatische Abschaltung circa 30 Minuten
• Staub- und Wasserfestigkeit Schutzart IP67 (IEC 60529)
• Betriebstemperatur –20 °C bis +50 C
• Abmessungen (L × B × H) 134 x 69 x 25 mm
• Gewicht 190 g (mit Batterie Typ AA/LR6)
• Magnetbefestigung Zwei Rundmagnete oben
• Sensorhalter 100 Schraubbefestigung (Standardlieferumfang)

Technische Daten RL-HV2S

• Genauigkeit Lage: ±10 Bogensekunden
• Selbsthorizontierungsbereich Horizontal ±5° Neigung 2-Achs, ±5 %
• Arbeitsbereich 800 m Durchmesser (Kl. 3R)
• Rotationsgeschwindigkeit 300, 600 U/min
• Wasser-/Staubschutz IP66
• Betriebstemperatur –20 °C bis 50 °C
• Betriebsdauer Alkali: 120 Stunden
• Betriebsdauer Ni-Mh: 65 Stunden

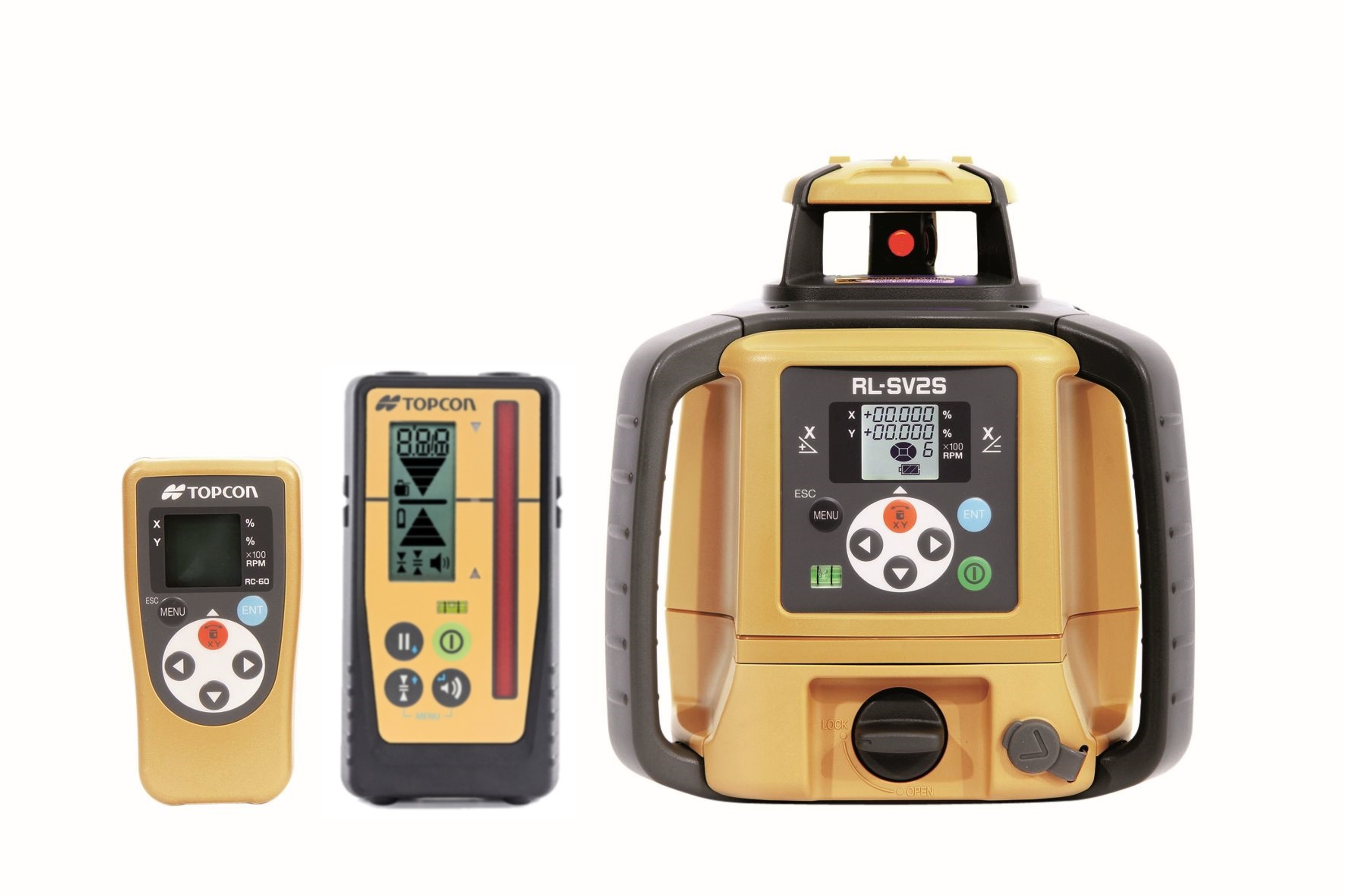

Lieferumfang

• Laser RL-HV2S
• Empfänger LS-100D
• Halterung
• Akku
• Ladegerät
• Transportkoffer

TOPCON

Topcon-Laser sind seit Jahrzehnten auf den Baustellen dieser Welt zuhause. Und im Laufe der Zeit haben sie viel gelernt. Roter und grüner Laserstrahl sowie Funktionen wie SmartScan und Selbsthorizontierung, die genau auf Ihre Arbeitsweise zugeschnitten sind. Endlich haben Sie ein Werkzeug an der Hand, das ebenso erfahren und clever ist, wie Sie!

Bei Lasern kommt es in erster Linie auf die Wiederholgenauigkeit an. Alle Topcon-Laser werden feinmechanisch präzise entwickelt und gefertigt, damit Sie sich bei jeder Aufstellung auf exakte Linientreue verlassen können – jeden Tag. Unsere Funktion zur Selbstausrichtung ermöglicht höchste Genauigkeit für Ihren Erfolg.

Topcon-Laser sind hart im Nehmen. Der Beweis steht auf unzähligen Baustellen weltweit. Aufstellen, einschalten, loslegen: Tag für Tag, Jahr für Jahr. Diese Investition lohnt sich für lange, lange Zeit. Sie können sich sicher sein, dass unsere Laser die Leistung und Genauigkeit bieten, um all Ihre Anforderungen auf der ganzen Baustelle von der Höhenprüfung bis zur Maschinensteuerung zu erfüllen.
